Category: เบรกเกอร์ มิตซูบิชิ (Breaker Mitsubishi)

เบรกเกอร์ Mitsubishi รุ่น NF-SERIES

MCCB (Molded Case Circuit Breaker หรือ No Fuse Breaker) คือเซอร์กิตเบรกเกอร์ที่ห่อหุ้มปิดมิดชิดด้วย molded เพื่อป้องกันการใช้กระแสไฟฟ้าเกิน (Overload) หรือลัดวงจร (Short Circuit) เช่น ป้องกันมอเตอร์ ป้องกันการลัดวงจรของสายไฟในระบบไฟฟ้าไม้ให้เกิดความเสียหายและเกิดอัคคีภัยต่อสถานที่
เบรกเกอร์ มิตซูบิชิ รุ่นเซอร์กิตเบรกเกอร์ จะมีชื่อรุ่นว่า NF SERIES หรือย่อมาจาก NO FUSE นั่นเอง
เบรกเกอร์ มิตซูบิชิ สร้างขึ้นครั้งแรกในปี 1933 และพัฒนาอย่างต่อเนื่องจนถึงรุ่นล่าสุด WS-V SERIES
เบรกเกอร์ มิตซูบิชิ มีชื่อเสียงเรื่องคุณภาพ และความทนทาน
เรามีวิศวกร ที่คอยให้คำปรึกษาหากมีเกิดปัญหาในการใช้งานเบรกเกอร์ มิตซูบิชิ
เบรกเกอร์ มิตซูบิชิ มีให้เลือกหลายประเภทประเภท ทั้งเซอร์กิตเบรกเกอร์, เบรกเกอร์กกันดูด และแอร์เซอร์กิตเบรกเกอร์

รายการเบรกเกอร์ มิตซูบิชิ ชนิด NO FUSE

ขนาดเฟรม	รุ่นปัจจุบัน	รุ่นเดิม	2P	3P	ตัวอย่างโมเดล
NF30	CS	CS	O	O	NF30CS 2P 10A
NF32	SV	SW	O	O	NF32SV 2P 10A
NF63	CV	CW	O	O	NF63CV 2P 20A
	HV	HW	O	O	NF63HV 2P 32A
NF125	CV	CW	O	O	NF125CV 2P 100A
	SV	SW	O	O	NF125SV 2P 50A
	SGV	SGW	X	O	NF125SGV 3P 20-25A
	HV	HW	O	O	NF125HV 2P 100A
NF160	SGV	SGW	O	O	NG160SGV 2P 125-160A
NF250	CV	CW	O	O	NF250CV 3P 150A
	SV	SW	O	O	NF250SV 3P 150A
	HV	HW	O	O	NF250HV 3P 150A
NF400	CW	CW	O	O	NF400CW 3P 250A
	SW	SW	O	O	NF400SW 3P 250A
	SEW	SEW	X	O	NF400SEW 3P 250A
N600	CW	CW	O	O	NF600CW 3P 500A
	SW	SW	O	O	NF600SW 3P 500A
	SEW	SEW	X	O	NF600SEW 3P 300-630A
NF800	CEW	CEW	X	O	NF800CEW 3P 400-800A
NF1000	SEW	SEW	X	O	NF1000SEW 3P 500-1000A
NF1250	SEW	SEW	X	O	NF1250SEW 3P 600-1250A
NF1600	SEW	SEW	X	O	NF1600SEW 3P 800-1600A

ราคาเบรกเกอร์ มิตซูบิชิ ชนิด NO FUSE

Sale!
เบรกเกอร์ มิตซูบิชิ (Breaker Mitsubishi)
NF-30CS 2P
จำนวน pole: 2P
พิกัดตัดกระแสลัดวงจรสูงสุด (Icu) : 230V -> 2.5 kA / 380V -> 1.5 kA
ขนาดพิกัดกระแส (Rated current) (AMP) (AT) : 3A, 5A, 10A, 15A, 20A, 30A
(0 reviews)
~~฿500.00~~ ฿420.00 Add to cart-16%
เบรกเกอร์ มิตซูบิชิ (Breaker Mitsubishi)

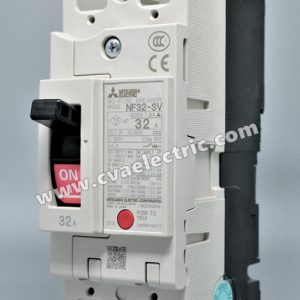

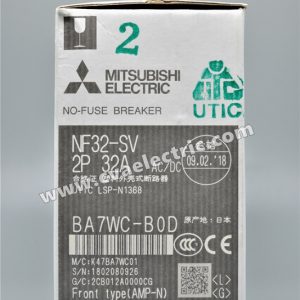

NF-32SV 2P
จำนวน pole: 2P
พิกัดตัดกระแสลัดวงจรสูงสุด (Icu) : 230V -> 7.5 kA / 380V -> 5 kA
ขนาดพิกัดกระแส (Rated current) (AMP) (AT) : 10A, 16A, 20A, 25A, 32A
(0 reviews)
฿680.00 Select options
เบรกเกอร์ มิตซูบิชิ (Breaker Mitsubishi)
NF-63CV 2P
จำนวน pole: 2P
พิกัดตัดกระแสลัดวงจรสูงสุด (Icu) : 230V -> 7.5 kA / 380V -> 5 kA
ขนาดพิกัดกระแส (Rated current) (AMP) (AT) : 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A
(0 reviews)
฿700.00 Select options
เบรกเกอร์ มิตซูบิชิ (Breaker Mitsubishi)
NF-63HV 2P
จำนวน pole: 2P
พิกัดตัดกระแสลัดวงจรสูงสุด (Icu) : 230V -> 25 kA / 380V -> 10 kA
ขนาดพิกัดกระแส (Rated current) (AMP) (AT) : 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A
(0 reviews)
฿800.00 Select options
เบรกเกอร์ มิตซูบิชิ (Breaker Mitsubishi)
NF-125CV 2P
จำนวน pole: 2P
พิกัดตัดกระแสลัดวงจรสูงสุด (Icu) : 230V -> 30 kA / 380V -> 10 kA
ขนาดพิกัดกระแส (Rated current) (AMP) (AT) : 50A, 63A, 80A, 100A, 125A
(0 reviews)
฿1,200.00 Select options
เบรกเกอร์ มิตซูบิชิ (Breaker Mitsubishi)
NF-125SV 2P
จำนวน pole: 2P
พิกัดตัดกระแสลัดวงจรสูงสุด (Icu) : 230V -> 50 kA / 380V -> 30 kA
ขนาดพิกัดกระแส (Rated current) (AMP) (AT) : 16A, 20A, 32A, 40A, 50A, 63A, 80A, 100A, 125A
(0 reviews)
฿1,570.00 Select options

เบรกเกอร์ Mitsubishi ชนิดกันดูด รุ่น NV-SERIES

เบรกเกอร์ MITSUBISHI NF กับ NV ต่างกันอย่างไร?

เบรกเกอร์กันดูด หรือ Earth-Leakage Circuit Breakers (ELCB)

เป็นเบรกเกอร์สำหรับนำมาใช้ป้องกันไฟดูดหรือไฟรั่ว เบรกเกอร์ ELCB จะมีรูปทรงที่คล้ายคลึงกันกับเซฟตี้เบรกเกอร์ หรือ Miniature Circuit Breaker (MCB) ต่างกันที่ ELCB จะมีปุ่มเล็กๆที่เรียกว่า “ปุ่ม TEST” ซึ่งมีหน้าที่ตัดไฟเมื่อมีไฟรั่วลงดินถึงค่าที่ตรวจจับได้ และจะตัดไฟเมื่อเกิดไฟฟ้าลัดวงจร โดยหลักการทำงานของเบรกเกอร์ มิตซูบิชิ ประเภทกันดูด NV คือการเปรียบเทียบกระแสไฟฟ้า 2 สาย ทัั้ง 2 สายจะต้องมีค่าเท่ากัน หากมีกระแสไฟรั่วออกจากระบบเครื่องจะปลดวงจรออกทันที

สำหรับเบรกเกอร์กันดูด มิตซูบิชิ จะมีชื่อรุ่นว่า NV SERIES
โดยทั่วไปเบรกเกอร์ Mitsubishi รุ่น NV จะต้องสั่งซื้อสินค้าจากต่างประเทศ แต่มีหลายรุ่นที่ทางเรามีสินค้าพร้อมส่ง สามารถสอบถามกับพนักงานของเราได้ค่ะ

ELCB NV-C Series (Economy type)
รุ่น Type		NV-G2N	NV-2F	NV63-CV	NV250-CV	NV250-SV	NV400-CW	NV630-CW
ขนาดเฟรมFrame(A)		30	30	63	250	250	400	630
ขนาดพิกัดกระแสRated current, In (A)		30 (max.)	5,10,15,20,30	5,10,15,20,25,32,40,50,63	125,150,175,200,225,250	125,150,175,200,225,250	250,300,350,400	500,600,630
จำนวนขั้วNumber of poles		2	2	2,3	3	3	3	3
พิกัดแรงดันใช้งาน Rated opertion voltage Ue(V)		120-240	120-240	230-400-440	230-400-440	230-400-440	230-400-440	230-400-440
พิกัดกระแสรั่วไหล Rated current sensitivity (mA)		15,30	15,30	30.100.500	30.100.500	30.100.500	30.100.500	100.300.500
พิกัดทนกระแสลัดวงจร Rated breakingcapacity, lcu (kA)	440 VAC	–	–	2.5	–	–	25	36
	400 VAC	–	–	5	18	30	36	36
	230 VAC	–	1	7.5	35	50	50	50
ขั้นการใช้ประโยชน์Utilization category		A	A	A	A	A	A	A
ขนาด (มม.)Dimnsions (mm)	a	68	68	75	90	105	140	210
	b	70	70	130	130	165	275	275
	c	40	40	68	68	68	103	103
	ca	55	55	90	90	92	134	155
อุปกรณ์ตัดอัตโนมัติในการตัดวงจรAotomatic tripping device		None	Thermal	Hydraulic-magnetic	Thermal-magnetic	Thermal-magnetic	Thermal-magnetic	Thermal-magnetic
ราคาต่อหน่วย (บาท)		1,350	1,700	3,300	11,000	19,500	31,000	59,000

ดาว์นโหลดข้อมูลเพิ่มเติม

เบรกเกอร์ Mitsubishi ชนิด แอร์เซอร์กิตเบรกเกอร์ รุ่น AE-SERIES

แอร์เซอร์กิตเบรกเกอร์ หรือ Air Circuit Breaker (ACB) เป็นเบรกเกอร์ที่มีขนาดใหญ่ที่สุดของเบรกเกอร์ชนิด Low Voltage
มีพิกัดกระแสตั้งแต่ 630-6300 แอมป์
มีอินเตอร์รัปติงคาปาซิตี้ (Interrupting Capacity) ตั้งแต่ 65-130 กิโลแอมป์
โครงสร้างทั่วไปทำด้วยเหล็กมีช่องดับอาร์ก(Arcing Chamber) ที่ใหญ่และแข็งแรง เพื่อให้สามารถรับกระแสลัดวงจรจำนวนมากได้
จึงเหมาะสำหรับใช้เป็นเมนเบรกเกอร์

รายละเอียดสเปคของแต่ละรุ่น (คลิกที่รุ่นเพื่อดูรายละเอียด)

AE630-SW, AE1000-SW, AE1250-SW

รุ่น Type		AE630-SW				AE1000-SW				AE1250-SW
ขนาดเฟรม		630				1000				1250
พิกัดแรงดันใช้งาน		690				690				690
พิกัดทนกระแสลัดวงจร	500 VAC	65				65				65
	240 VAC	85				65				85
ชนิดการติดตั้ง		Fixed		Drawout		Fixed		Drawout		Fixed		Drawout
จำนวนขั้ว		3	4	3	4	3	4	3	4	3	4	3	4
ขนาด (มม.)	a	340	425	300	385	เท่ากับ AE630-SW				เท่ากับ AE630-SW
	b	410	410	430	430
	c	290	290	368	368
	d	38	38	61	61
ราคาต่อหน่วย (บาท)		700,000	800,000	1,125,000	1,350,000	125,000	195,000	205,000	235,000	120,000	190,000	200,000	230,000

AE1600-SW, AE2000-SWA, AE2500-SW

รุ่น Type		AE1600-SW				AE2000-SWA				AE2500-SW
ขนาดเฟรม		1600				2000				2500
พิกัดแรงดันใช้งาน		690				690				690
พิกัดทนกระแสลัดวงจร	500 VAC	65				85				85
	240 VAC	85				85				85
ชนิดการติดตั้ง		Fixed		Drawout		Fixed		Drawout		Fixed		Drawout
จำนวนขั้ว		3	4	3	4	3	4	3	4	3	4	3	4
ขนาด (มม.)	a	เท่ากับ AE630-SW				475	605	435	565	เท่ากับ AE2000-SWA
	b					410	410	430	430
	c					290	290	368	368
	d					38	38	61	61
ราคาต่อหน่วย (บาท)		155,000	215,000	235,000	265,000	155,000	215,000	235,000	265,000	190,000	235,000	260,000	300,000

AE3200-SW, AE4000-SWA, AE4000-SS

รุ่น Type		AE3200-SW				AE4000-SWA				AE4000-SS
ขนาดเฟรม		3200				4000				4000
พิกัดแรงดันใช้งาน		690				690				690
พิกัดทนกระแสลัดวงจร	500 VAC	85				85				130
	240 VAC	85				85				130
ชนิดการติดตั้ง		Fixed		Drawout		Fixed		Drawout		Fixed		Drawout
จำนวนขั้ว		3	4	3	4	3	4	3	4	3	4	3	4
ขนาด (มม.)	a	เท่ากับ AE2000-SWA				475	605	435	565	837	1003	875	1005
	b					410	410	430	430	414	414	480	480
	c					290	290	368	368	290	290	368	368
	d					117	117	109	109	136	136	123	123
ราคาต่อหน่วย (บาท)		220,000	280,000	310,000	350,000	400,000	540,000	570,000	690,000	610,000	670,000	1,050,000	1,250,000

AE5000-SS, AE6300-SS

รุ่น Type		AE5000-SS				AE6300-SS
ขนาดเฟรม		5000				6300
พิกัดแรงดันใช้งาน		690				690
พิกัดทนกระแสลัดวงจร	500 VAC	130				130
	240 VAC	130				130
ชนิดการติดตั้ง		Fixed		Drawout		Fixed		Drawout
จำนวนขั้ว		3	4	3	4	3	4	3	4
ขนาด (มม.)	a	เท่ากับ AE4000-SS				เท่ากับ AE4000-SS
	b
	c
	d
ราคาต่อหน่วย (บาท)		650,000	720,000	1,100,000	1,300,000	700,000	800,000	1,125,000	1,350,000
